السلام عليكم ريسفر TIGER_AG666 NEW الصينى معالج ALI فاصل باور


صيانة الريسيفر

تم فتح الجهاز ال12 فولت تبع المحول داخلين تمام11.7



تم قياس الدايود ده على وضع الصفاره بيقرا معايا من ناحيه ولا يقرا من الناحيه الاخرى ولا يعطينى صفاره يبقى كده الدايود تمام ...

\

تم تغيير المكثفات دى وبردو كما هو فاصل باور



تم رفع ايسى البور وهو رقمه S47BDG وقياس خطوطه على افوميتر ديجتال على وضع 200فولت كل الخطوط اصفار


----------------------------

ارفع اى سى الاشاره هو السبب فى الغالب


الصور المرفقة
نوع الملف: jpg z.jpg‏ (151.1 كيلوبايت, المشاهدات 40)
----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة تامر مسعد مشاهدة المشاركة
ارفع اى سى الاشاره هو السبب فى الغالب

يعنى ارفع ايسى الاشاره واقيس تانى ولا ارفع ايسى الاشاره واركب ايسى الباور تانى

----------------------------


بعد اذن حبيبى تامر

ارفع اى سى الاشاره
وركب اى سى الباور
وشوف الجهاز لو فتح معاك
يبقى العيب فى اى سى الاشاره


----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة bikoo81 مشاهدة المشاركة

بعد اذن حبيبى تامر

ارفع اى سى الاشاره
وركب اى سى الباور
وشوف الجهاز لو فتح معاك
يبقى العيب فى اى سى الاشاره

ماشى حاضر انا رفعت ايسى الاشاره ولسه هركب ايسى الباور حالا بس هل ايسى الباور له طريقه فى التركيب او دليل ولا بيركب اى حاجه..ايسى الاشاره فيه دليل

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة bikoo81 مشاهدة المشاركة

بعد اذن حبيبى تامر

ارفع اى سى الاشاره
وركب اى سى الباور
وشوف الجهاز لو فتح معاك
يبقى العيب فى اى سى الاشاره




----------------------------

ركبت ايسى الباور ورفعت ايسى الاشاره كما هو فاصل باور

----------------------------

بعد التأكد من وجود الفولتيات كاملة داخل الريسيفر
بمعنى
وجود الفولت تمام على ايسيه البور دخول و خروج.
وجود الفولت تمام على دخول و خروج الرجيوليتور.
و جود الفولت على LNB .
وجود الفولت على ايسيه الفلاش .
لا يبقى سوى شحن فلاشة برقم البوردة
بدون نتيجة
غير ايسيه الفلاش نفسه ثم اشحنه خارج الجهاز

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة Mr.Mohamed Fatthy مشاهدة المشاركة
بعد التأكد من وجود الفولتيات كاملة داخل الريسيفر
بمعنى
وجود الفولت تمام على ايسيه البور دخول و خروج.
وجود الفولت تمام على دخول و خروج الرجيوليتور.
و جود الفولت على LNB .
وجود الفولت على ايسيه الفلاش .
لا يبقى سوى شحن فلاشة برقم البوردة
بدون نتيجة
غير ايسيه الفلاش نفسه ثم اشحنه خارج الجهاز
ياغالى مفيش اى فولتات داخله ولا خارجه انا شاكك فى ايسى الباور ورقمه S47BDG بس مش عندى ..الى موجود عندى S47 BC ينفع يركب مكانه

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة كرم المرسى مشاهدة المشاركة
ياغالى مفيش اى فولتات داخله ولا خارجه انا شاكك فى ايسى الباور ورقمه S47BDG بس مش عندى ..الى موجود عندى S47 BC ينفع يركب مكانه
تمام شغال
وخذ بالك الايسيه له دليل ايضا ستراه بعدسة مكبرة

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة كرم المرسى مشاهدة المشاركة
ياغالى مفيش اى فولتات داخله ولا خارجه انا شاكك فى ايسى الباور ورقمه S47BDG بس مش عندى ..الى موجود عندى S47 BC ينفع يركب مكانه
ما هي لازم ما يبقاش فولت حضرتك رفع الفيوز خالص من على البورده

الصور المرفقة
نوع الملف: jpg 84002709_803873420127237_9216571540257112064_n.jpg‏ (181.5 كيلوبايت, المشاهدات 13)
----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة محمدهارون مشاهدة المشاركة
ما هي لازم ما يبقاش فولت حضرتك رفع الفيوز خالص من على البورده
والله ياغالى الجهاز جيلى كده وانا لسه مبتدا ...عموما انا عندى بورده جهاز صينى مينى معالج ali بردو.. عاوزك تقلى فين الفيوز هنا



وانا اشيلها انقلها بس تقلى اركب ازاى هنا يعنى هل له دليل ولا بيركب على اى اتجاه


----------------------------

اغلق مكانها حته سلك شعر

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة محمدهارون مشاهدة المشاركة
اغلق مكانها حته سلك شعر
تمام ياغالى اغلقتها والجهاز جاب فولتات فى اطراف الايسى واطراف لا كما بالشكل



تم رفع ايسى الاشاره وبردو طافى نهائى تم تغيير ايسى الباور بواحد رقمه s47b9DD وبردو فاصل باور والفولتات جتلى كده


----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة كرم المرسى مشاهدة المشاركة
تمام ياغالى اغلقتها والجهاز جاب فولتات فى اطراف الايسى واطراف لا كما بالشكل



تم رفع ايسى الاشاره وبردو طافى نهائى تم تغيير ايسى الباور بواحد رقمه s47b9DD وبردو فاصل باور والفولتات جتلى كده

ركنت الجهاز شويه وجيت بشغله وقست ايسى الباور من كل طرف لقيته مش قارى معايا على اى خط ..فجيت اقيس 12 فولت بتوع المحول ملقتهمش داخلين رفعت ايسى الباور الجديد الى انا ركبته ال12 فولت داخلو عادى والقراءه على اطراف ايسى الباور كده حاليا وانا رافع الايسى ..كده المشكله فين



معلش انا اسف بغلبكم معايا بس انا غاوى اتعلم والله وجبت كل حاجه تخص الصيانه فياريت محدش يتقل منى ويكمل معايا حتى اعمل الجهاز

----------------------------

ابدا من اول سوكيت الباور وتتبع الفولت لحد متوصل وقف فين وحدد وارفع صورة

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة arena800 مشاهدة المشاركة
ابدا من اول سوكيت الباور وتتبع الفولت لحد متوصل وقف فين وحدد وارفع صورة
ازاى ياغالى

----------------------------

معاك نفس البوردة او شبه البوردة شوف رسيفر تاني وفكو وهقولك تعمل ايه

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة arena800 مشاهدة المشاركة
معاك نفس البوردة او شبه البوردة شوف رسيفر تاني وفكو وهقولك تعمل ايه

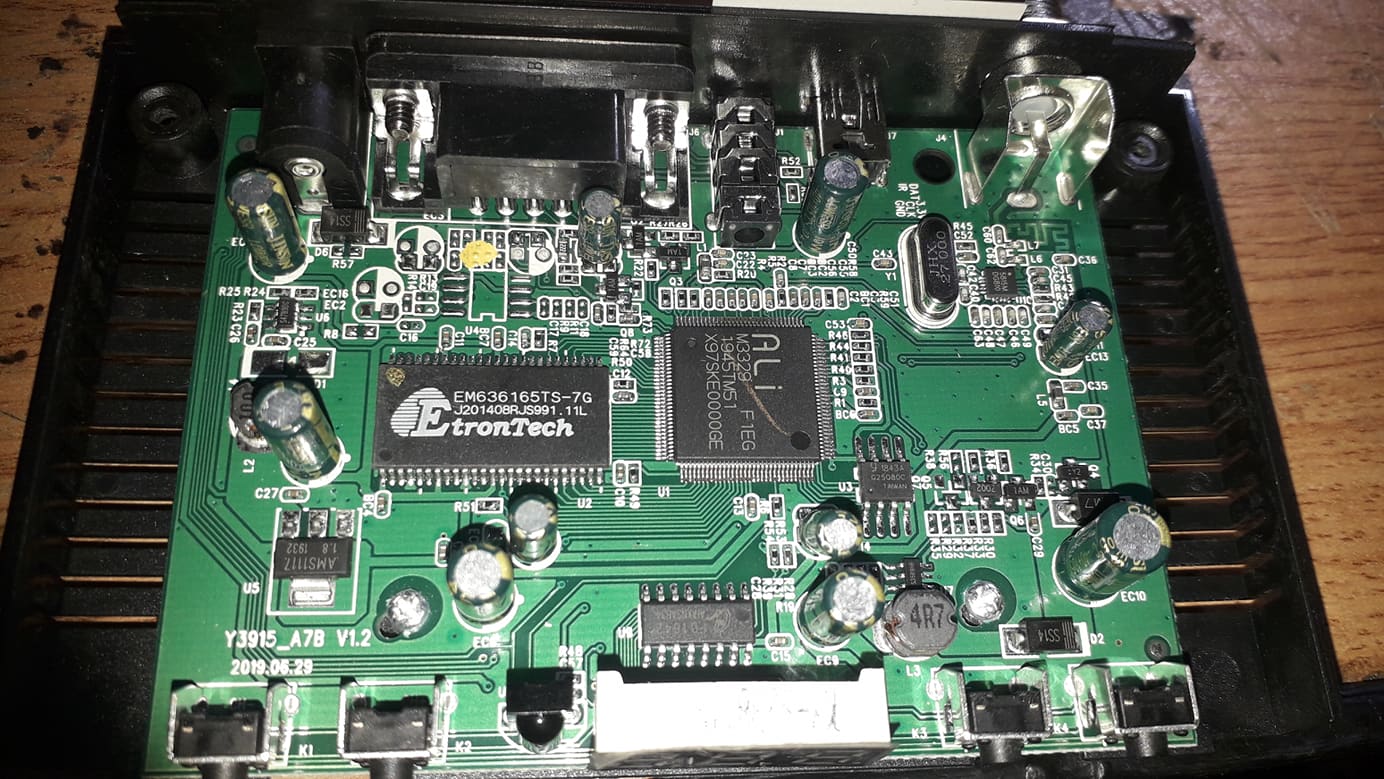

اتفضل ياغالى ده جهاز جديد طلعته من الكرتونه وفتحته وصورته



بس عاوز اقلك حاجه انا لما بركب الايسى الجديد او اقديم ال12 فولت مبيقروش معايا ولا اى خط بيقرا معايا ..مش معنى كده يبقى فيه شورت لان لما برفع الايسى ال12 فولت بيقبو تمام

----------------------------

ده مقارب ليه مش نفسوا

----------------------------

طيب افصل الرسيفر من الادبتر وحول الافو ع وضع البظر وقيس البفات وكل السليكونات واللي تشك فيه غيروا ع طول بس قبل كل ده غير ايسي الباور وجرب ع السريه مش الكهربة 220 ورد علي ولو معاك نفس الرسيفر ارفع صورة ...

----------------------------

اقتباس:
المشاركة الأصلية كتبت بواسطة arena800 مشاهدة المشاركة
طيب افصل الرسيفر من الادبتر وحول الافو ع وضع البظر وقيس البفات وكل السليكونات واللي تشك فيه غيروا ع طول بس قبل كل ده غير ايسي الباور وجرب ع السريه مش الكهربة 220 ورد علي ولو معاك نفس الرسيفر ارفع صورة ...

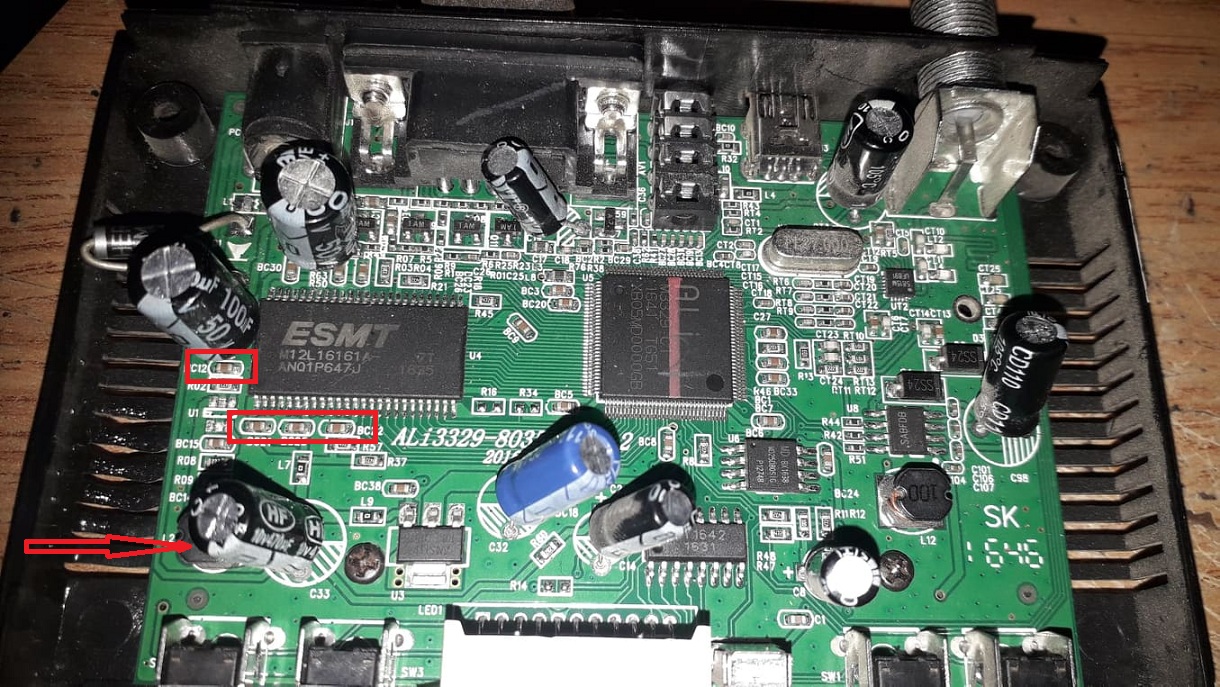

دلوقتى ياغالى انا ركبت محول الى فيه لمبه بتنور ووصلته على الريسفر اللمبه بتاعت المحول بتسرج اشيل المحول من الريسفر اللمبه تثبت معنى كده ان فيه شورت تم عمل الاتى ..تم ضبط الافوميتر على وضع الصفاره وقيست المكثفات كلها.. لقيت المكثفات دى هيا الى بتصفر معايا والملف ده بردو الى معلم عليهم بالاحمر




تم رفع الايسى وتم قياس نفس المكثفات على وضع الصفاره بردو نفس المكثفات شورت بس فيه مكثف واحد الى الشورت راح من عليه يعنى حاليا المكثفات دى والملف ده هما الى عليهم شورت بعد رفع الايسى



اولا احلهم كلهم ولا احل واحد واحد لحد ما الشورت يروح ؟
ثانيا ابدا برفع اى مكثف فيهم؟
ثانيا هل المكثفات دى ليها دليل ولا بتركب على اى ناحيه

----------------------------
